Pentium 1

konfigurace

CPU: pentium-s 133Mhz, socket 7

Ram: 2x16Mb 72pin (EDO?) POWMEM 9632 - 72PIN SIMM with unknown err

Grafika: ATI M64, neznama velikost ram asi 2mb

HDD: 1,2GB, test povrchu ukázal chybu. Bude potřeba vyměnit

Řadic: obnoard 2xATA33, 1x floppy, 1x PS/2, 1xserial, 1x paralel

Zakladni deska: DTK, model GMB-P55IPS-V0 (manual: https://stason.org/TULARC/pc/motherboards/Z/ZIDA-TECHNOLOGIES-INC-Pentium-GMB-P55IPS-VER-1-52.html)

RAM
  • Kazdej modul je EDO ram, osazen 8 cipy Micron MT4C4M4E8DJ-6 o velikosti 2MB
  • casovani 60ns
  • napeti 5V
  • mame 2 kousky deska pozere 4
  • moduly musi byt v paru moduly jsou parove.

Software:

  • Windows 95
  • Volcov commander
  • balik 602 (dos)
  • Borland C++
Prostor pro vyzkum
  • par konfiguraci autoexec bat
  • puvodne snad slo o nejaky postovni uzel
  • mnoho osobnich dat a dokumentu
  • neni jiste ze hdd pochazi z tohoto stroje
  • par programu v c++
problemy
  • baterka je KO, bohuzel jde o dallas taze bude treba to nejak kuchnout a baterii udelat externi.
  • chyba pameti se obevuje pokud je v pc vlozna grafika Mach64
  • paměť zřejmě stačí nastavit na správné časování.

galerie

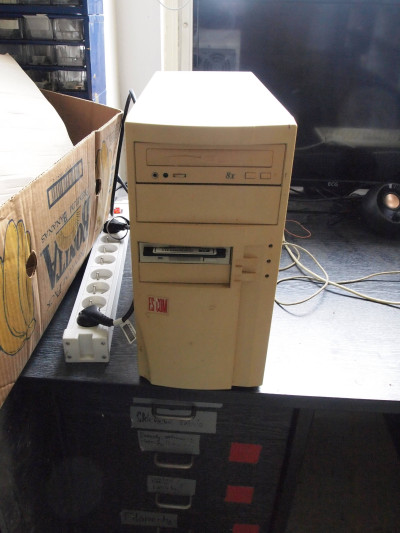

Chipset Grafika HDD geometrie elektronika mainboard boot info case PSU RTC bios ESS 1688F
