Postup zapojení EEG v Brmlabu

• zapnout Pc při strartu ESC (načítaní RAM)
• spustit BioExplorer (na ploše)
• přijimač do vrchního USB (vzadu na PC vedle kablu od klávesnice)
• načíst design brmlab.bxd (na ploše)
• start
• zapnout EEG vypínač zespodu ,měla by svítit zelená dioda
• na obrazovace v pravém hroním rohu BATTERY OK pokud ne vyměnit baterku

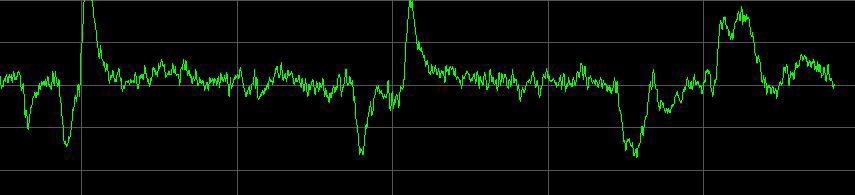

• na oboukanálech by mel bežet nejaký šum
• vypnout EEG vypínač na přístroji

Měří se bipolárně,měřené místo je mezi elektrodamy + a - (odečítá se GND a často je spočné z - takže měřené místo je spíše pod +)

Označení na EEG

• CH1 1+,1-
• CH2 2+,2-
• GND N

kladná nad měřeným místem

záporná elektroda je většinou ve střední linii (Fz,Cz,Oz) nebo na mastoidu meřené hemisféry (za uchem) pokud je společná pro oba kanály použit propojku , je zde i možnost zapojit na oba mastoidy

GND-N většinou na mastoid pripadne zas střední linie

• CH1 - Af8,Nz
• CH2 - Af7,Nz
• N - A1 (mastoid)

• CH1 - O1,Oz
• CH2 - O2,Oz
• N - A1 (mastoid)

• CH1 - C4,Cz
• CH2 - C3,Cz
• N - A1 (mastoid)

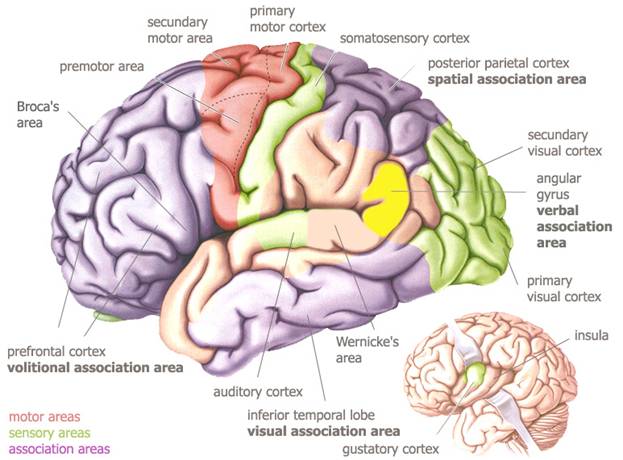

Vyberte si funkci mozku kterou chcete měřit a najdete k ní příslušnou broadmnnovu oblast a pozice elektrod.

https://brmlab.cz/project/brain_hacking/broadmannarea http://en.wikipedia.org/wiki/Brodmann_area

• F - Frontal lobe
• T - Temporal lobe
• C - Central lobe
• P - Parietal lobe
• O - Occipital lobe
• “Z” refers to an electrode placed on the mid-line.

x7Ck2sTN-6s 6xgVm6F2d2k

• mrknout na video

Vu6UkHx6kz8

• očistit kůži abrasivním gelem - Nuprep
• otřít vatou

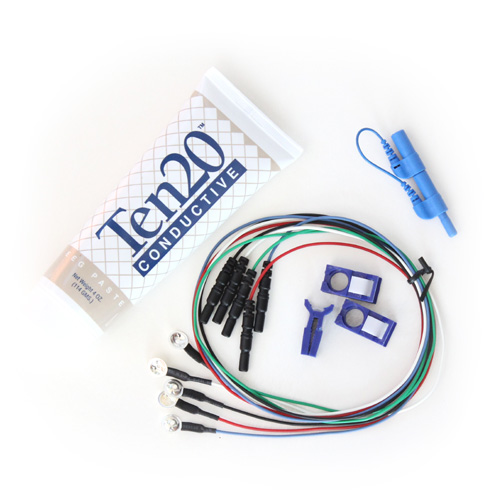

• nanést trochu vodivého gelu Ten20 na msito elektrody a rozetřit trochu to odhrne vlasy
• nabrat gel na elektrodu
• elektrodu na halavu a zajistit kuličkou z vaty jemně na ni zatačit po stranách
• elektroda se nesmi přímo dotýkat kuže proto netalčit moc silně
• kabel od elektrody vést za ucho trochu se tím zajistí proti vytržení

• po zkončení očistit elektrody v horké slané vodě (rozpustěni gelu) a osušit vatou
• pokud mužete tak přispějte cena spotřebního materiálu na jedno zapojeni EEG je cca 30-50Kč (do spodního šuplíku)

• vyplinit protokol v spodním šuplíku
• record - do plocha/Brmlab expediments
• krátký popis a hlavně pozice elektrod

*spektrogramy levý-klik , properties ,sensitivity -nastavit podle intenzity signálu

Pásma:

• Delta (není zobrazeno)
• Delta2
• Theta
• Alfa 1
• Alfa 2
• SMR
• Beta 1
• Beta 2
• Gama

• Frekvence je 8 – 13 Hz a amplituda je nejčastěji 20 – 50 uV . Trvání jednotlivých alfa vln je 0,125 – 0,08 s. Maximum je nad zadními oblastmi mozkových hemisfér, směrem dopředu této aktivity ubývá. Je přítomna v bdělém stavu při zavřených očích, v klidu a relaxaci. Tlumí se pozorností, hlavně pak zrakovým vjemem.

• 30+Hz

• Frekvence beta vln je od 14-30 Hz . Amplituda se pohybuje mezi 10 – 20 uV.Někdy se však vyskytnou i záznamy, kde amplituda dosahuje 50uV a více. Trvání jednotlivých beta vln je pod 0,075 s. Maximum mívá beta rytmus nejčastěji vpředu, směrem dozadu aktivity ubývá. K útlumu nedochází pozorností ani zrakovými vjemy.

• Jedná se o rytmus o frekvenci od 4 do 8 Hz. Trvání jedné theta vlny je mezi 0,125 – 0,250 s. Theta vlny lze považovat za patologické bez ohledu na velikost amplitudy.

• Frekvence je menší než 4 Hz. Amplituda bává dosti často velmi vysoká, 100 – 200 uV ale i 500 uV a více.Trvání jedné delta vlny je více než 0,250 s. Delty vlny se objevují jen v útlém dětství a v dospělosti v hlubokých stadiích spánku.

Dalšími rytmy, kde však již vedle frekvence hraje důležitou roli tvar vln, případně jejich vztah k základním rytmům jsou:

• Má stejnou lokalizaci i reaktivitu jako alfa rytmus. Frekvenčně má k alfa aktivitě přímý vztah.
• a) rychlá varianta: její frekvence je násobkem alfa rytmu (tzn. že má-li alfa rytmus frekvenci

12 Hz je frekvence této varianty např.: 24 Hz případně i 36Hz)

• b) pomalá varianta: její frekvence je podílem frekvence alfa rytmu

• Vlny mají často ,,arkádový“ nebo ,,hřebenový“ tvar. Frekvence mí rytmu je poloviční oproti beta rytmu. Netlumí se otevřením očí, ale představovaným a hlavně skutečným pohybem, zejména ruky.

• Je to ostrá vlna, která se objevuje při otevřených očích. Její trvání je kolem 0,1 s.

• Má frekvenci kolem 14Hz. Amplituda je obvykle kolem 30 – 40 mV. Objevuje se ve zřetelných skupinách.

V elektroencefalogramech odlišujeme od normálních vln ještě vlny ostré a hroty. Ostrá vlna je samostatná vlna trojúhelníkového tvaru, která trvá od 0,08 do 0,2 s. Hroty jsou pak také samostatné vlny, ale jejich trvání je kratší než 0,08 s. Komplexem hrotu a vlny se označuje skupina 2 nebo více vln, které se jasně liší od základní aktivity a opakují se. První má trvání pod 0,08 s (hrot) a druhá mezi 0,2 - 0,5 s (vlna). Jako komplex ostré a pomalé vlny se označuje komplex podobný komplexu hrotu a vlny, avšak trvání ostré vlny je 0,08 – 0,2 s a trvání vlny pomalé 0,5 – 1 s. U psychiatrickým pacientů se vyskytují často také tzv. pozitivní hroty 6 a 14 za s. Jejich frekvence je patrná podle názvu. Pohybuje se kolem 6 a 14 Hz. Trvají asi 1/14 s a jejich amplituda je obyčejně 50 – 100 mV. Objevují se v sériích nejméně 3 hrotů.

Výše uvedené aktivity mohou být podle pravidelnosti a uspořádání

• 1. souvislé a pravidelné (charakteristické pro rytmy
• 2. souvislé a nepravidelné
• 3. přerušované, v různě zřetelně ohraničených skupinách

*udaje brát z rezervou nic moc kvalita pasamse dají rozdělit i přesněji

• PF-beta a plochá theta
• FC-nepravidelná alfa a rolandicá aktivita
• T-alfa a polchá theta
• PO-vzhledm k ostanim pravidelnejši alfa
• nad dominatni H obvykle nižsi amplituda a nepravidelnejši rytmus

• nejvice v TPO

• RE GE u epileptiku hroty a pomale vlny

• F-EMG-musculus frontalis

• FCP-někdy akrádovy rytmus ,hlavně pri motorickem klidu a nekdy při otevřeni očí rozpada se pohybem

• Hyperventilace spoušti alfa muže i theta
