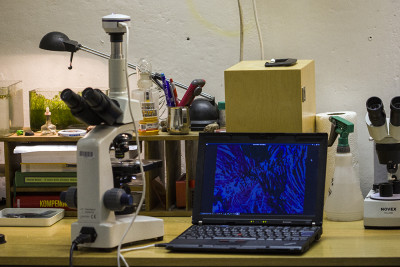

Brmlab disponuje nekolika mikroskopy s ruznym uplatneni a mirou kvality. Vetsina z nich spada do kategorie “poloprofi/skolni” krom Makroskopu, ktery je skutecny profi nastroj. Mikroskopovaci stul najdete v rohu biolabu, nelze ho prehlednou vzhledem ke koncentraci mikroskopu na nem ;] Pracoviste je vhodne na pozorovani z terenu donesenych biologickych vzorku [prvoci, rasy, rozsivky, bakterie, drobni zivocichove], zivych bunek, mineralogie, konstrukce a struktury plosnych spoju nebo chipu a urcovani druhu hmyzu. S histologii je to slozitejsi, aktualne nejsme schopni vygenerovat pozadovanou kvalitu rezu vzorku - viz bod mikrotom a nekterych bodu slozitelsich postupu zpracovani vzorku [chemie by byla, ale napr. s dodrzenim presnych teplot je to horsi]. Klidne to ale muzete prijit zkusit pokud vam nebude vadit ze vysledek rozhodne nebude vypadat jako zpracovavany na profi pristrojich. Chod pristroju obstaravaji sumie-dh a pinky.

Obecna pripomenuti

Par drobnosti ktere se hodi vedet nez sednete k mikroskopu:

Latky se kterymi se k mikroskopu neleze

Nektere latky nejsou kompatibilni s optikou mikroskopu nebo dalsimi konstrukcnimi prvky. Typicky tekave latky schopne rozpoustet nebo naleptavat kov a plast. Napriklad kyseliny typu HCl, ktere se uzivaji v nekterych histologickych technikach. Nepouzivejte takove techniky hodlate-li mikroskopicky pozorovat!

Optika je citliva a krehka

Pokud je nekde neco zadrhnute, nejde to nasadit, otacet , pravdepodobne je to ucel. Opticke zalezitosti jsou konstruovany tak aby se nasili nemuselo vubec pouzit. Pouzivanim principu “co nejde silou, pujde jeste vetsi silou” nema u optiky co delat. Znicite-li neco timto zpusobem, pravdepodobne o vas bude pozadovana nahrada , viz dalsi bod.

Pokud neco rozbiji, je slusnosti to ohlasit

Nehody se stavaji. Pokud se tak stane, ohlaste skodu sumie-dh , u makroskopu pinky nebo majiteli, se kterym jste se na pujceni pristroje dohodli. U soukromych pristroju tutlani prusvihu povede pouze nastvani vlastnika, ktery svuj pristroj odnese domu / proda / zamkne nekam do krabice. Riskujete ze tak znemoznite pristup k pristroji nejen sobe, ale i dalsimu brmstvu. Pocitejte s tim ze optika je pomerne draha a nahrada skody se muze pohybovat v rozsahu tisicu Kc.

Pozorovatel po sobe uklizi

Rezervujte si dostatek casu na uklid pracoviste, omyti laboratorniho skla a navraceni predmetu na sve misto, procedura muze zabrat cca 15 min. Vracejte vse tam kde jste to vzali, chemlab ma svuj vlastni system na ktery jsou jeho obyvatele zvykli. Laboratorni sklo se nechava odkapat v prostory chemlabiho stolu. Mikroskopovaci stul se po praci desinfikuje 70% roztokem EtOH, ktery najdete ve stricce v prislusnym popisem a setre se do sucha.


Udrzba

Idealni stav mikroskopu po vasem pozorovani je takovy ze dalsi pozorovatel nepozna ze jste s nim pracovali. Navratte pristroj do stavu v jakem byl pred vasi navstevou, zejmena u Makroskopu tak odpadaji nadavky a zdlouhava procedura vedouci k debugovani zdanlive nefunkcnich casti.

Imerzni objektivy [ty se 100x zvetsenim]

Imerzni objektivy vyzaduji ponoreni spicky objektivu do imerzniho oleje. Po skonceni pozorovani je nutne ocistit objektiv od zbytku oleje. Zasychani oleje vede k poskozovani objektivu a zkracovani jeho zivotnosti. K čištění používejte výhraďně buničinu nebo bavlněné ubrousky, nikdy ne papírové kapesníky a ubrousky, obsahují křídu která může objektiv poškrábat.

Stolky mikroskopu

Po kazdem pozorovani omejte stolek mikroskopu navlhcenym [vodou, pripadne etohem] hadrikem / papirovym ubrouskem.

Trinokularni tubusy, tubusy okularu

Zavirat, zakryvat, po nasypani bince dovnitr vycistit! Muze se stat ze dalsimu pozorovateli ktery prijde po vas toto opomenuti znici fotografie / video pritomnosti castecek prachu na cockach uvnitr tubusu.

Pozorovani specifickych objektu

Zive subjekty

Meli jsme v biolabu nekolik pripadu pozorovani zivych tvoru vyssiho radu. Tudiz se hodi pripomenout par veci tykajici se zivych potvor:

  • 10 z 10 subjektu nesouhlasi s fixaci, manipulaci a obecnym obtezovanim jejich bezneho fungovani, zkracujete dobu pozorovani na dobu nezbytne nutnou
  • pokud pozorujete s prisvitem, pocitejte s tim ze prisvit generuje teplo [markantni zejmena u halogenu stereoskopickeho mikroskopu], jehoz dlouhodobe pusobeni muze vest az k uhynu subjektu.

Pokud napr. pozorujete rybicku v petrisce, vypinejte osvetleni v dobe kdy nepozorujete, teplo jednak zpusobuje ubyvani kysliku ve vode, druhak staci pomerne maly presah teplot k tomu, aby vam subjekt uhynul. Teploty dlouhodobe presahujici 30C nejsou subjektu prijemne.

Mikroskopy

V biolabu bydli 6 kusu mikroskopu. Mnohe z nich maji vlastniho majitele, pred pouzitim je vhodne se zeptat zda-li je mozne takovy mikroskop vyuzit nebo si na nej domluvit dlouhodoby pristup.

Nephot 32 aka Macroscope

vhodný pro: pozorování povrchu materialu - povrchy kovů, mincí, struktura chipu a spoju, mineralogie
objektivy: planachromaticke 1,25, 3.2x, 6.3x, 12.5x, 25x, 50x, 100x [imerzni] vsechny s moznosti dodatecneho zvetseni 8x, 10x, 12.5x, 16x, 20x
okulary: 10x
owner: brmlab

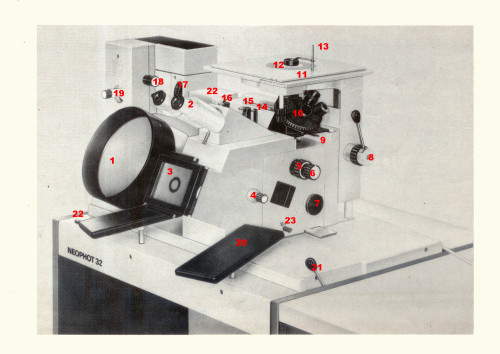

makroskop.jpg1 - promitaci deska
2 - okulary
3 - velkoformatova kamera
4 - jemne ostreni
5 - dodatecne zvetseni
6 - nastaveni outputu
7 - vystup do zdcadlovky
8 - hrube ostreni [vhodne pro male zvetseni]
9 - polarizacni clona
10 -objektivy
11 - stolek
12 - fixace vzorku vertikalni
13 - vymenne podlozky pod vzorek - viz prvni suplik
14 - polarizacni filtr
15 - darkfield
16 - clona
17 - barevne filtry
18 - ovladani xenonove lampy - nesahat!
19 - ovladani xenonove lampy - nesahat!
20 - operky
21 - tyce stolek nahoru
22 - ovladani modu xenonove lampy - nesahat!

Invertovany svetelny mikroskop puvodne pouzivany pro metalurgicke zalezitosti. Aktualne nejlepsi opticky kus a nejslozitejsi mikroskop v celem brmlabu. Jeho maximalni opticke zvetseni muze dosahnout hodnot az 2000x. Stolek muze nest az 2kg tezky vzorek [v dokumentaci je zminen dokonce vzorek do 5kg]. Pred pozorovanim je vhodne chytit si zkusenejsiho uzivatele a nechat si ukazat ovladani pristroje a par dalsich uzitecnych triku. V dnesni dobe se jedna spise o starsi kus. Z tohoto duvodu k Makroskopu prostupujte s nejvyssi opatrnosti, sehnat nahradni dily bude obtizne ne-li primo nemozne. Pokud to bude mozne, ocekava se ze to bude drahe [das ist Carl Zeiss Jena , echt Gold Microscope!]. To znamena:

Nezasahujte do instalace a konstrukce pristroje! Makroskop je slozita masina netrivialni stavby s komplikovanou osobnosti. Navic ho mame radi!

Pro tezke vzorky vyzivejte kovove podlozky, ktere najdete v prvnim supliku makroskopovaciho stolu. Sklenene se snadno poskrabou a mohou praskat.

Dostupne moznosti pozorovani objektu:

  • lightfield
  • polarizovane svetlo
  • darkfield

Vsechny typy pozorovani je mozno kombinovat s ruznou urovni zacloneni.

PS: zkouseli jsme Makroskop naucit klasickou prusvitovou mikroskopii s biologickymi vzorky [rezy, histologie, zive obrvene potvory], vyzaduje to serii “ugly hacks” pro ziskani neceho co se alespon zdanlive blizi opticke soustave. V krabici “Microscopy stuff” se nachazi LED dioda s chlazenim a regulaci urcena pro tyto zalezitosti. Mnohem pohodlnejsi je vyuzit nektery z klasickych mikroskopu k tomu urcenych, ktere sice nemaji objektivy vhodne pro mikrofotografii, ale prace s nimi nevede ke ztrate psychicke stability :] Tento task je ve stavu “ongoing development”, az prestoupi do stavu “release candidate”, az bude hotovy, bude doplnen.

U vsech typu pozorovani je mozno presmerovat output do:

  • promitaci deska [stinitko se scintilatorem] [symbol <]
  • zrcadlovka + realtime vystup na monitor biolabiho pocitace [symbol V]
  • okulary mikroskopu [symbol oka]
  • pristrojovy vystup [symbol >], aktualne se vubec nepouziva, nebot nemame casti potrebne k visualizaci vystupu

Typy pozorovani nelze vzajemne kombinovat, pokud chcete zaroven fotit a zaroven koukat, je nejlepsi volbou zobrazeni realtime outputu zrcadlovky na monitoru.

Osvětlení

Makroskop je vybaven náhradním osvětlením z LED diod. Osvětlení se zapne zasunutím napájení na zadní straně makroskopovaciho stolu (druhý napájecí zdroj pro zrcadlovku je tamtéž). Dioda má nastavitelný jas, nastavení se provádí pomocí potenciometru na kablíčku položeném nad promítací deskou. K dispozici jsou LED diody různých barev které lze vyměnit. Výměnu provedeme tak že zhasneme diodu, povolíme šrouby která drží desku s chladičem a diodou, desku vysunem a na její místo zasunem novou tak aby zapadla do držáku a šrouby znovu zlehka dotáhnem (nepřetahovat).

Výkres držáku, DXF u Pinkyho

K dispozici jsou dve clony, dva polarizacni filtry a barevne filtry nachazejici se v soustave ihned za diodou. Pokud potrebujete jiny odstin, lze nejake dalsi barevne filtry nalezt v druhem supliku makroskopove skrine.

Puvodni xenonovou lampu prosime NEPOUZIVAT. Jeji provoz vede ke generovani nezanedbatelneho mnozstvi ozonu, coz je v prostorach biolabu s mrzkym odvetravanim pomerne podstatny problem. Ozon neni slucitelny s pozorovatelem [ktery si pravdepodobne odnese migrenu] ani s dalsim brmstvem biolab pravidelne obyvajicim [ktere si tez odnese migrenu a navic ma za cin spusteni lampy narok vynadat pozorovateli].

Podrobnejsi verze manualu:

Podrobny manual k makroskopu se nachazi ve spodnim supliku makroskopove skrine v CZ a DE verzi.

Priklady outputu z mikroskopu:

omgwtfuran.jpg preslicka2.jpg tunika-cesneku.jpg interference.jpg vaisala-cpu-darkfield.jpg

Delta Optical Genetic Pro Trino

vhodny pro: biologicke preparaty - klasicka svetelna mikroskopie
objektivy: achromaticke - 4x, 10x, 20x, 40x, 100x imerzni
okulary : 10 x
owner: sumie-dh


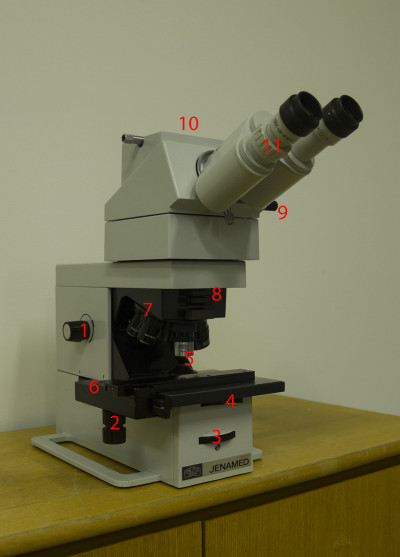

2 - okulary
3 - objektivy
4 - stolek mikroskopu
5 - rucicky pro fixovani sklicka
6 - regulace clony
7 - posuv kondenzoru vertikalne
8 - posuv sklicka dopredu a do stran
9 - LED dioda
10 - regulace jasu osvetleni
11 - on / off osvetleni
12 - posuv stolku vertikalne
13 - jemny posuv stolku vertikalne - jemne doostreni |

Dostupne moznosti pozorovani objektu:

  • lightfield
  • darkfield [velmi limitovane > ugly hack stylem “posbirej co najdes a naskladej to mezi kondenzor a objektiv”]

Osvetleni:

  • podsvit LED diodou s moznosti zacloneni
  • moznost pouzivat barevne filtry, aktualne je do clonoveho krouzku mozno vlozit originalni zeleny a sepiovy vypujceny z makroskopovaci sady

Nejvhodnejsi kandidat pro pozorovani beznych biologickych objektu od pohyblivych potvor po histologicke preparaty. Bonus je moznost paralelniho pozorovani pres mikroskopovaci kameru nebo foceni zrcadlovkou s adapterem pro trinotubus. Mikroskop nedisponuje hornim prisvitem, tudiz se nehodi na pozorovani objektu jejichz hmotu nelze prosvitit, na tyto ukoly slouzi Makroskop a stereomikroskop.

Priklady outputu z mikroskopu:

diatoms-fragilaria-sp.jpg protozoa-marine-euplotes.jpg chrupavka-kure2.jpg lisejniky4.jpg charophyta-closterium.jpg

Novex stereomicroscope P-20

  • Vhodný pro: pozorování povrchu materialu - povrchy kovů, mincí, struktura chipu, mineralogie, plošné spoje, hmyz, živé subjekty s nemožností průsvitu
  • objektivy: achromaticke - 20x, 40x
  • okulary: 10x, 20x
  • owner: pinky


Stereoskopicky mikroskop vhodny na pozorovani velkych objektu pri malych zvetsenich. Mejte na pameti generovani tepla halogenovou žárovkou ve vztahu k vasemu vzorku a mikroskopu samotnemu. Pokud nepozoruji, diodu vypinam! Maximalni vyska vzorku je 30 mm.

Osvětlení
  • šikmí přísvit led diodou
  • podsvit halogenovou žárovkou
Priklady outputu z mikroskopu


PZO Studar

vhodny pro: biologicke preparaty - klasicka svetelna mikroskopie
objektivy: achromaticke - 4x, 10x, 20, 40, 100x imerzni
okulary: 5x , 10x, 12x
owner: chido


Skolni binokularni mikroskop jiz zanikle polske firmy PZO s achromatickymi objektivy. Vhodny pro podobne typy ukolu jake zvladne Genetic Pro. Mikroskop bydli v drevene krabici na mikroskopovacim stole, prosime vracet dovnitr vcetne veskereho prislusenstvi.

Delta Optical Biolight 200

objektivy: achromaticke 4x , 20x, 40x
vhodny pro: biologicke preparaty - klasicka svetelna mikroskopie
okulary: 10x
owner: brmlab


Monokularni mikroskop pro biologicke ucely drobnych rozmeru. Prakticky na tahani po labu a prenaseni.

BrmScope

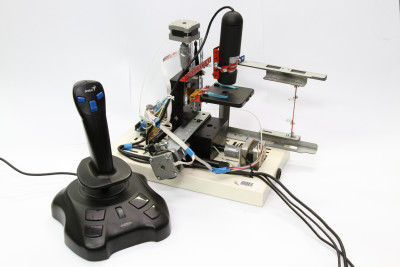

Made in Brmlab. Tento mikroskop ma samostatnou wiki stranku



Zaznamova technika

USB kamera k mikroskopu 3,0Mpx

owner: sumie-dh


Pro plynuly zaznam videa rychle se pohybyjiciho objektu ci ziskavani materialu pro timelapse je prakticke vyuzit USB kamerku. Pristroj se nachazi v zelenem boxu na drevene krabici mikroskopu Studar. Nejjednodussi zaznamemani se da provest pres vlc nebo gucview, oba programy maji GUI pro upravu expozice a jednoduche prostredi pro zaznam. Kamerka se nasazuje do trinokularniho tubusu nebo do okularoveho tubusu misto okularu.

Priklady outputu z kamerky:

Zrcadlovky

Vetsina fotek ktere najdete zde na wiki, jsou focene zrcadlovkou, konkretne s Canon 60D. Pokud si prinesete vlastni pristroj, je nutno k nemu koupit / vytisknout vhodny adapter pro tubus mikroskopu a mount prislusne znacky zrcadlovky. Je velmi prakticke mit s sebou dalkovou spoust kvuli minimalizovani vibraci. Naucte se pouzivat live view, pokud to vase zrcadlovka umi, vyrazne to zjednodusuje praci se zaostrenim, expozici a vyvazenim bile. Pokud nemate zadnou fototechniku, ale chcete si odnest z pozorovani nejake kvalitnejsi obrazky, chytte sumie-dh. Je pravdepodobne ze bude mit nekde po kapsach zrcadlovku s prislusenstvim.

Zrcadlovka u Makroskopu neslouzi k volnemu prenaseni kamkoliv ze sveho stanoviste!

Mobilni telefony

Jednoducha cesta k snadno ziskatelnym sirokouhlym jpg obrazkum. Muzete vytisknout bud univerzalni drzak nebo se poohlednout po repozitarich s 3D modely po specialnim pro urcity typ telefonu. Nabidka je pomerne siroka.

Priklady outputu z Samsung Galaxy Note I + Delta Optical Genetic Pro Trino :

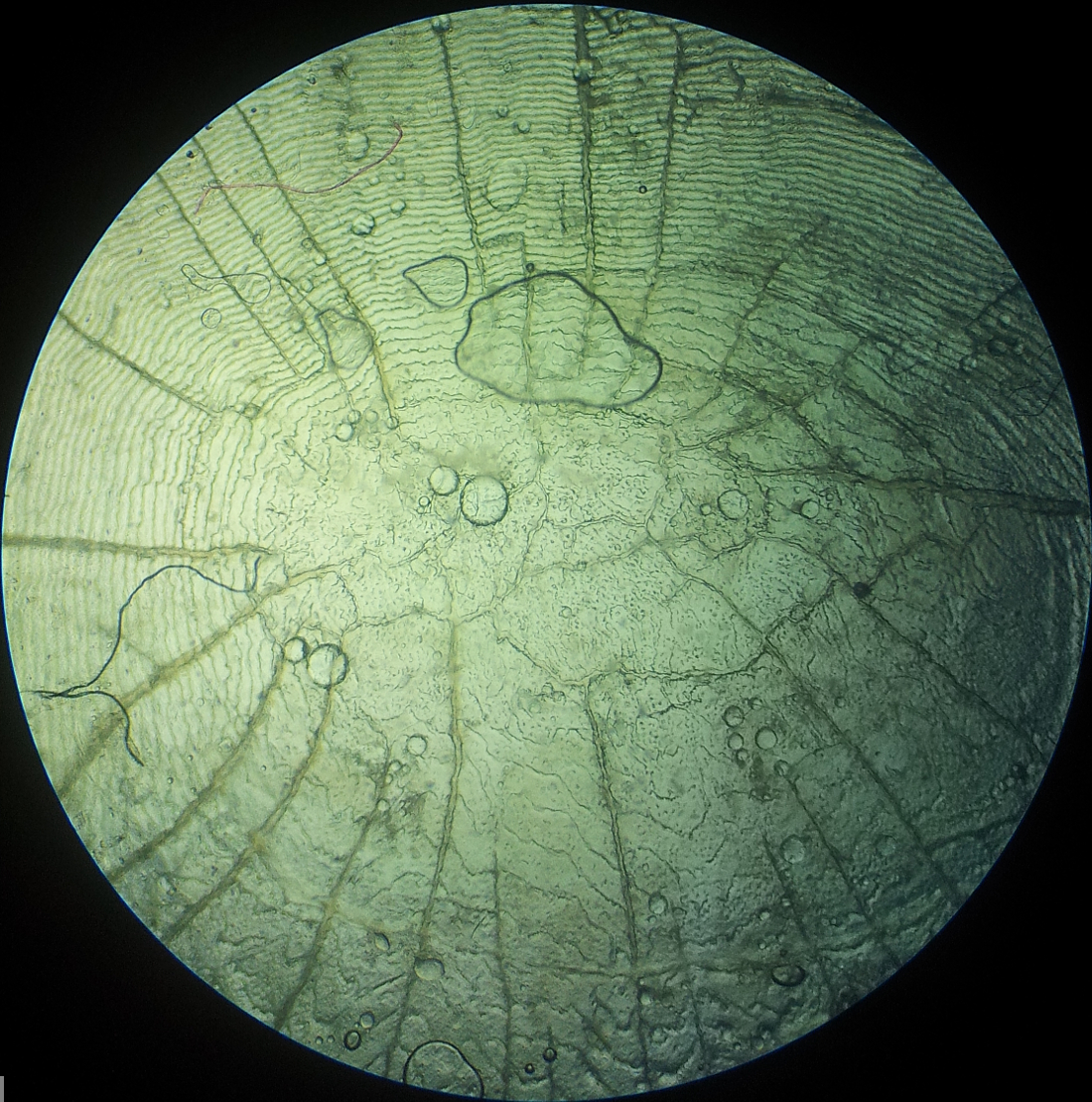

krvak3.jpg stred.jpg ploutvicka-100.jpg chromatofory-puzzle.jpg sroubovicky.jpg
